不銹鋼鍛件的鍛造溫度選擇
2019-08-20 17:55:30
admin

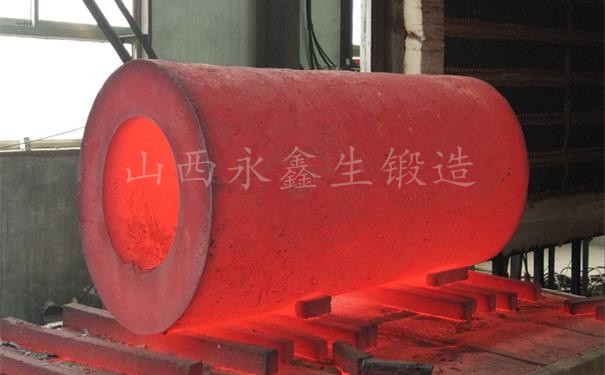

不銹鋼鍛件是指不銹鋼材料被施加壓力，通過塑性變形塑造要求的形狀或合適的壓縮力的物件。奧氏體不銹鋼鍛件是其中的一種。
奧氏體不銹鋼鍛件的鍛造溫度分為以下三種，1.奧氏體不銹鋼鍛件的鍛造加熱溫度受高溫鐵素體（α-相）形成溫度的限制，加熱溫度過高，α-相鐵素體的量會顯著增多，使鋼塑性降低，使塑性變形不均勻，在兩相界面產生裂紋。因此奧氏體不銹鋼的始鍛溫度一般控制在1150~1200℃。2.為防止組織中因洗出碳化物使變形抗力增加，產生鍛造裂紋。所以終鍛溫度不應太低，一般不低于850℃。3.對于普通18-8型不銹鋼鍛件始鍛溫度取1200℃，當含鉬或含高硅則取低于1150℃，對于25-12型和25-20型，始鍛溫度不高于1150℃，終端溫度不低于925℃。
奧氏體不銹鋼鍛件加熱時有嚴格規范，在鍛造過程中需要注意，以下是幾點注意事項：不銹鋼導熱性差，加熱時要嚴格按照溫度和速度進行：800℃以下緩慢加熱(0.3~0.5mm/min)，到920℃后可快速加熱。為確保耐蝕性，加熱時應嚴格避免滲碳，因此奧氏體不銹鋼不宜在還原性氣氛或過分氧化氣氛中加熱，也不許火焰直接噴射在毛坯上，否則使鋼增碳或使晶界區貧鉻，提高鋼的晶間腐蝕敏感性。鍛件在高溫區停留時間不宜過長，否則易造成嚴重過氧化、元素貧化和晶粒粗化，具體可按鍛壓手冊P217表2-3-15選擇，一般不少于10~20min。
以上就是奧氏體不銹鋼鍛件在鍛造過程中需要注意的地方，在這過程中好好注意有助于更好地生產產品。
我們只做好鍛件 不銹鋼鍛件www.gdyinying.net.cn
文章原創如需轉載請注明永鑫生鍛造廠提供！
