拋光對不銹鋼鍛件的組織和性能的影響
2019-09-28 14:49:14
admin
表層微觀組織形貌
(1)機械拋光的影響。對奧氏體鎳鉻不銹鋼，如lCrl8Ni9Ti 的機械拋光，僅靠磨料在很大的定向壓力作用下整平表面，因 此，表面存在一定量的塑性變形組織特征---纖維組織，即拜耳培層。
通常當電流通過電解液時，不銹鋼鍛件在陽極上，金屬表面微觀突凸處發生著優先溶解現象，且晶粒中不同晶面微觀溶解速度也不相同，從而導致晶粒邊緣的出現。但在不同電化學拋光條件下表面的顯微組織形貌有很大差異。如在65%(wt)磷酸、25%(wt)硫酸、 lO%(wt)水的電解液中，當陽極電流密度為30A/dm2、t 為70°C下拋光15min時，可獲得較好的表面拋光效果。當陽極電流密度(Da)過低(DA<20A/dm2)或過大（DA>40A/dm2)，或溫度過髙(>90°C)或過低（<50°C)，或拋光時間過長（>25min)或 過短（<10min)，均不利于表面拋光質量的提高。如在DA= 20A/ dm2時表面被腐蝕。

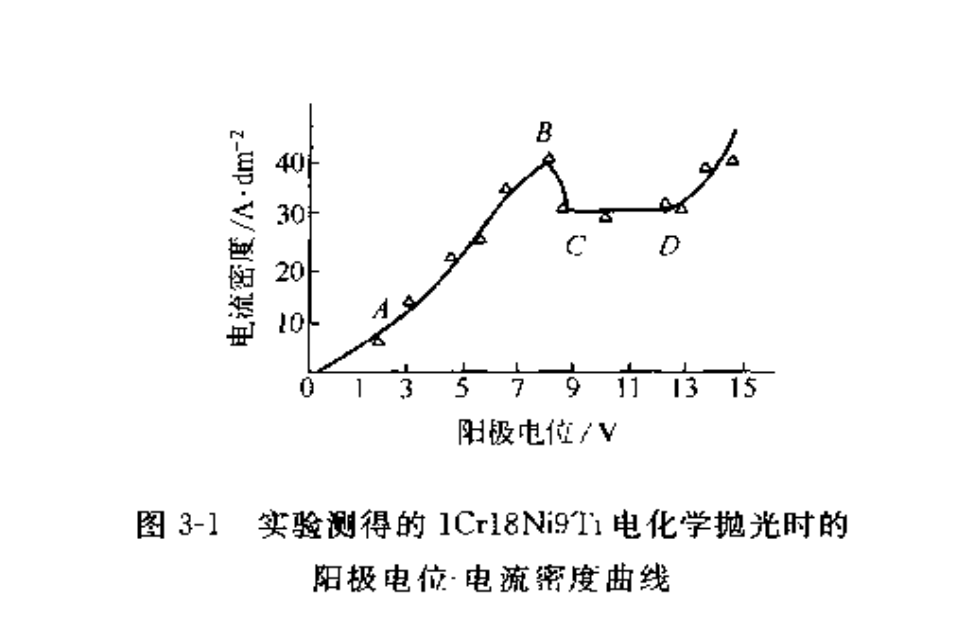

lCrl8Ni9Ti不銹鋼鍛件電化學拋光時測得的陽極電位-電流密度極化曲線見圖3-1。從曲線可見，在AB區間，曲線成直線狀，陽極表面金屬只能溶解，不會形成鈍化膜，因面被腐蝕，顯露出結晶組 織。從曲線B、C、D三點上看，陽極表面析出大量氧氣附著在面上，導致DA = 40A/dm2時表面出現腐蝕條紋。
我們只做好鍛件 不銹鋼鍛件www.gdyinying.net.cn
文章原創如需轉載請注明永鑫生鍛造廠提供！
